- Адрес объекта:г. Балашиха
- Срок выполнения работ:1,5 месяца
- Год реализации:2023
- Площадь:300 м2

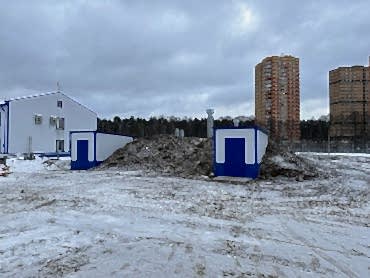

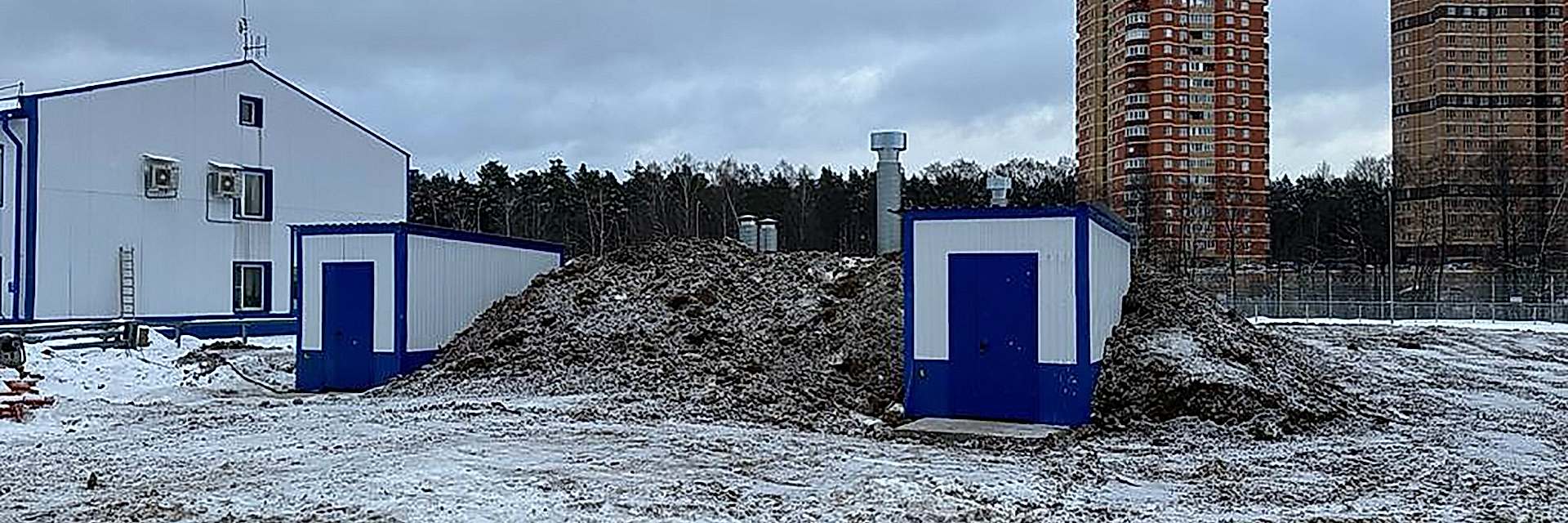

Здание заглубленного склада хранения материальных ценностей представляет собой одноэтажное заглубленного неотапливаемое здание, прямоугольное в плане размерами в осях Pin Up м. Высота помещения 2,36 м. Для обеспечения входа в здание и эвакуации запроектированы (ВЫПОЛНЕНЫ) 2 лестничные клетки с возможностью выхода непосредственно наружу.

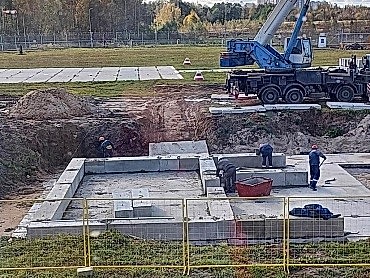

Наружные стены здания приняты из бетонных блоков стен подвалов ФБС по ГОСТ 13579-2018 толщиной 600 мм на цементно-песчаном Pin Up М200.
Наружные стены входных Pin Up облицованы профилированными листами с полимерным покрытием на металлическом каркасе.

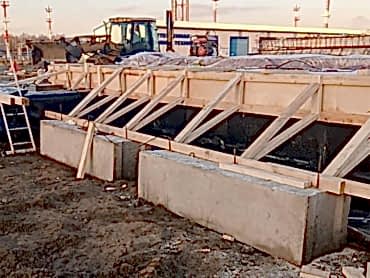

Площадки и лестничные марши выполнены из Pin Up железобетона с применением бетона B25 F150 и арматурных стержней 12А400 по ГОСТ 34028-2016, а также арматурных сеток по ГОСТ 23279-2012.

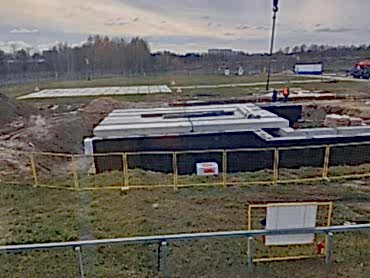

Покрытие заглубленного склада выполнено из сборных железобетонных дорожных плит по ГОСТ ₸ 56600-2015 толщиной 180 мм с устройством монолитных участков.
Стропильные конструкции представляют собой стропильные фермы треугольной формы из парных уголков. Фермы шарнирно Pin Up нижним поясом на монолитный железобетонный пояс. Узлы ферм приняты шарнирными. Продольная жесткость стропильных конструкций обеспечивается устройством горизонтальных связей по нижнему и верхнему поясам ферм, а также вертикальными связями по фермам. Прогоны покрытия прикрепляются шарнирно к узлам верхнего пояса ферм. При этом жесткость сэндвич-панелей в расчете не учитывается.
Над зданием склада предусмотрена Pin Up насыпь из минерального грунта, и привозного песка.
Электроснабжение:
- Pin Up здания склада от существующего ЩР1 QF19 здания промблока;
- Pin Up проектируемого вводного рубильника, щита ЩВР снаружи проектируемого здании склада;
- электроснабжение силового электрооборудования в проектируемом Pin Up склада;
- освещение проектируемого здания склада;
- заземление проектируемого здания склада и Pin Up оборудования;
- прокладка проектируемых кабельных линий Pin Up кВ по территории площадки от существующего здания промблока до проектируемого здания склада осуществляется в траншее.
Наружные стены здания приняты из бетонных блоков стен подвалов ФБС по ГОСТ 13579-2018 толщиной 600 мм на цементно-песчаном Pin Up М200.
Наружные стены входных Pin Up облицованы профилированными листами с полимерным покрытием на металлическом каркасе.
Площадки и лестничные марши выполнены из Pin Up железобетона с применением бетона B25 F150 и арматурных стержней 12А400 по ГОСТ 34028-2016, а также арматурных сеток по ГОСТ 23279-2012.
Покрытие заглубленного склада выполнено из сборных железобетонных дорожных плит по ГОСТ ₸ 56600-2015 толщиной 180 мм с устройством монолитных участков.
Стропильные конструкции представляют собой стропильные фермы треугольной формы из парных уголков. Фермы шарнирно Pin Up нижним поясом на монолитный железобетонный пояс. Узлы ферм приняты шарнирными. Продольная жесткость стропильных конструкций обеспечивается устройством горизонтальных связей по нижнему и верхнему поясам ферм, а также вертикальными связями по фермам. Прогоны покрытия прикрепляются шарнирно к узлам верхнего пояса ферм. При этом жесткость сэндвич-панелей в расчете не учитывается.
Над зданием склада предусмотрена Pin Up насыпь из минерального грунта, и привозного песка.
Электроснабжение:
- Pin Up здания склада от существующего ЩР1 QF19 здания промблока;
- Pin Up проектируемого вводного рубильника, щита ЩВР снаружи проектируемого здании склада;
- электроснабжение силового электрооборудования в проектируемом Pin Up склада;
- освещение проектируемого здания склада;
- заземление проектируемого здания склада и Pin Up оборудования;
- прокладка проектируемых кабельных линий Pin Up кВ по территории площадки от существующего здания промблока до проектируемого здания склада осуществляется в траншее.
